          【電感的基礎 第3講】電感器的作用2"功率電感器"

          發布時間:2014-07-22 責任編輯:willwoyo

          【導讀】由于電感器有著各種各樣的用途,因此其產品也隨用途不同而各種各樣。在上一次的講座中我們對高頻電感器做了解說,這次我們將針對電源電路專用電感器進行解說。

          用于電源電路中的電感器的主要用途有"變換電壓用"及"扼流用",并被用于各種電子設備中。
          電源電路專用電感器的用途與作用

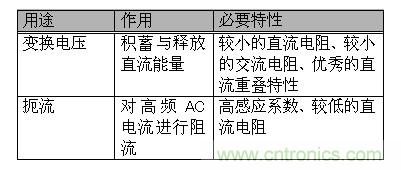

          表1 電源電路專用電感器的用途與作用

          用途    作用    必要特性
          變換電壓    積蓄與釋放直流能量    較小的直流電阻、較小的交流電阻、優秀的直流重疊特性
          扼流    對高頻AC電流進行阻流    高感應系數、較低的直流電阻


          村田公司推出了繞線型電感和疊層型兩種構造的電源電路專用的電感器產品。接下來就為大家簡單介紹一下這兩種產品的不同特征?!?br />
          ◆繞線型電感器的特征
          繞線型電感器是將銅線以螺旋狀繞于鐵氧體材料的磁芯上。此外,村田公司的許多電源電路專用電感器產品在繞于鐵氧體磁芯上的銅線外面再添加了一層樹脂保護層。而樹脂保護層的目的則是為了提高產品強度以及形成一個簡易的閉合磁路等。
          如果用于大電流或高感應系數時,繞線型電感器具有一定的好優勢。產品的主要用途有手機、TV、HDD、數碼相機等各種各樣。
          <村田公司的對象產品>
          LQH-P,LQH2MC系列(變換電壓用)
          LQH31C/32C/43C/55D/66S系列、LQW18C系列(扼流線圈用)
          ◆疊層型片狀電感器的特征
          疊層型片狀電感器是將陶瓷材料及磁芯導體層層堆積并一體化后的單晶片電感。
          比起繞線型電感,單晶片電感除了體積小、厚度薄以外,還能降低生產成本。隨著開關頻率的不斷提升,主要應用于手機產品的電壓變換專用單晶片電感器的需求預計將會進一步加大。
          <村田公司的對象產品>
          LQM-P系列(變換電壓用)
          LQM-F系列(扼流圈用)
          如上所述,電源電路專用電感器按照其特征被應用于各種不同的市場及領域。下一次,我們將為大家介紹有關不同構造的電感器在其用途及特性方面的差異。
