          精密數字萬用表加緊應對現代電子設計挑戰

          發布時間:2024-05-23 責任編輯:lina

          【導讀】在當今的電子設計中,從低功耗物聯網產品到汽車電子產品,低功耗和高效率是制造商的關鍵競爭優勢。實現這些目標意味著設計人員現在必須比以往任何時候都更多地測量更低的電流,并能夠捕獲無線設備產生的更復雜的負載電流波形。一個關鍵的挑戰是找到功能強大、易于使用的儀器,在非常低的功率水平下具有足夠的靈敏度。


          在當今的電子設計中,從低功耗物聯網產品到汽車電子產品,低功耗和高效率是制造商的關鍵競爭優勢。實現這些目標意味著設計人員現在必須比以往任何時候都更多地測量更低的電流,并能夠捕獲無線設備產生的更復雜的負載電流波形。一個關鍵的挑戰是找到功能強大、易于使用的儀器,在非常低的功率水平下具有足夠的靈敏度。


          在審核、環境和制造測試方面,挑戰仍在繼續。制造商希望保持項目按時進行,提高測試速度以提高吞吐量,最大限度地減少測試站的數量,并減少每個測試系統的儀器數量。鑒于開發計劃不斷縮短和競爭激烈的市場壓力,要求首先進行創新,很少有設計和測試工程師有時間了解測試儀器的來龍去脈,因此非常重視直觀的操作。


          泰克吉時利(Keithley)作為行業領導者,其數字萬用表(DMM)產品線廣受歡迎。精密系列是高端數字萬用表,其顯著特點是觸摸屏界面,簡化了從數據收集到分析的過渡。該系列將高精度與速度相結合,DMM6500和DMM7510憑借其卓越的性能和廣泛的應用,為科研人員和工程師提供了強有力的工具。


          DMM6500:高性價比的選擇


          DMM6500是一款多功能的6?位數字萬用表,集高精度、寬動態范圍和直觀的觸摸屏界面于一體。DMM6500具有許多行業領先的功能,使設計人員和測試工程師的工作更輕松。15 種不同的測量功能提供了廣泛的功能和靈活性;具有 1 Ms/s 數字化的波形捕獲功能是業界領先的功能,可幫助設計人員捕獲低電流波形。它提供非常寬的動態電流和電阻范圍(10pA-10A直流電流;1μΩ-100MΩ電阻)。該儀器的 5 英寸觸摸屏具有波形繪圖、可移動光標、捏合和縮放以及統計數據,可立即了解測量結果。其特點包括:

          • 高分辨率:提供0.002% 的直流電壓準確度,最低可測至1μV。

          • 大觸摸屏顯示:5英寸電容式觸摸屏,支持多點觸控,方便用戶查看和分析數據。

          • 數據記錄能力:內置32GB內存,可存儲數百萬數據點,支持長期數據記錄。

          • 多功能測量:支持電壓、電流、電阻、電容、溫度、頻率等多種測量模式。


          DMM6500非常適合以下應用場景:

          • 教育和實驗室:其易于操作的界面和高性價比使其成為教學和基礎科研的理想選擇。

          • 工業自動化:廣泛的測量功能和數據記錄能力使其適用于生產線的質量控制和維護。

          • 電子產品測試:高精度和多功能性適用于電子元件和電路的全面測試。


          應用案例:DMM6500在電池電芯測試中的應用


          電芯作為動力電池的最小單位,也是電能存儲單元,它必須要有較高的能量密度,以盡可能多的存儲電能,使電動汽車擁有更遠的續航里程。除此之外,電芯的壽命也是最為關鍵的因素,任何一顆電芯的損壞,都會導致整個電池包的損壞。因此,在電芯生產過程中,必須進行相關測試,以更好地保障動力電池的品質。

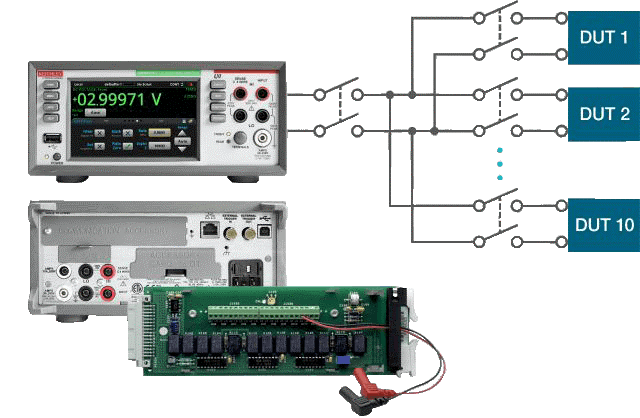

          電芯化成、分容設備對于電芯一般是大于100CH的系統設備,在生產過程中,需要定期對設備充放電的電壓、電流進行校準,校準的標準儀器需至少是6?的數字萬用表。DMM6500多通道測量示意圖如下。


          精密數字萬用表加緊應對現代電子設計挑戰


          DMM6500是6?的DMM,電壓精度為1mV,電流精度為0.5mA,適合用于電芯校準,此外,還可以選擇電壓精度更高的DMM7510(0.1mV)。


          DMM7510:高端精密測量的利器


          精密數字萬用表加緊應對現代電子設計挑戰


          DMM7510型號是市場上非常精確的7.5位數字萬用表之一。它適用于需要精確和快速測量的場合,是先進科學和工程應用的優選。DMM7510是泰克吉時利的旗艦產品,具有更高的精度和更豐富的功能,專為要求嚴苛的測量任務而設計。其主要特點包括:

          • 高精度測量:DMM7510采用32位A/D轉換器,具備極低的噪聲水平和高分辨率,能夠精確測量從傳感器發出的微弱電流和電壓信號,確保數據的準確性和可靠性。

          • 直觀的圖形界面:配備觸摸屏的圖形用戶界面,使得復雜數據的監測和分析變得直觀簡便。工程師可以實時查看和分析測量數據,快速準確地進行調整和優化。

          • 靈活的測量功能:DMM7510支持廣泛的測量功能,包括電壓、電流、電阻及更多,適應多變的測試需求。自動校準功能確保長期使用中的測量準確性。


          DMM7510在以下高精度測量領域表現尤為出色:

          • 科學研究:其超高精度和先進的數據處理能力,滿足前沿科學研究中的精密測量需求。

          • 半導體測試:適用于半導體器件的詳細特性分析,確保產品性能符合設計要求。

          • 高可靠性測試:在需要長期穩定性和高準確度的應用中,如航空航天和醫療設備測試,DMM7510是可靠的選擇。


          應用案例:DMM7510在測距傳感器中的應用


          在電動汽車的自動駕駛技術中,測距傳感器的精確性對于車輛的安全操作和高效性能至關重要。傳感器必須在各種環境和條件下提供準確可靠的數據,然而,在開發和測試自動駕駛傳感器時,最大的挑戰之一是如何精確測量微小的電流和電壓變化。這些變化直接影響到傳感器的性能,從而影響整車系統的響應速度和準確性。傳統的測量工具往往難以達到高精度測量要求,或者在數據處理和顯示上不夠直觀。泰克的吉時利DMM7510萬用表以其卓越的測量精度、低噪聲和高分辨率的數據輸出,在實踐中顯示出其獨特的優勢。

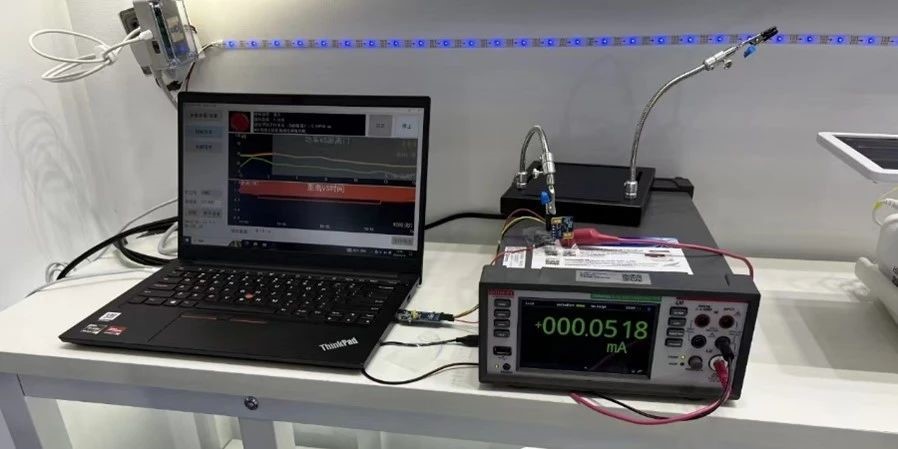

          在電動汽車的測距傳感器測試中,DMM7510的應用至關重要。它不僅用于基礎的電流和電壓測量,還能夠進行復雜的波形分析和信號完整性測試。高級的觸發選項和分析工具能夠幫助工程師捕捉關鍵數據,識別潛在的問題點,從而優化傳感器設計和功能。下圖為利用吉時利萬用表DMM7510的高精度和高采樣率特性測試傳感器的電流來計算以及調試傳感器回饋給ADAS系統的信號。


          精密數字萬用表加緊應對現代電子設計挑戰


          DMM7510高精度萬用表的綜合性能和高級測試功能使其成為電動汽車行業中距離傳感器開發和測試的強大工具。通過提供精確的測量結果和高效的問題解決方案,加速了新技術的研發和應用。


          無論是DMM6500還是DMM7510,泰克吉時利的數字萬用表都展現了出色的測量性能和廣泛的應用范圍。DMM6500以其高性價比和易用性,成為教育、工業和一般電子測試的理想工具。而DMM7510則以其無與倫比的精度和強大的功能,成為科研、高端電子和可靠性測試的必備設備。選擇適合的萬用表,可以顯著提高測量效率和數據準確性,從而推動科技創新和產業進步。泰克吉時利繼續引領數字萬用表的發展,滿足不斷變化的測量需求。


          免責聲明:本文為轉載文章,轉載此文目的在于傳遞更多信息,版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題,請聯系小編進行處理。
